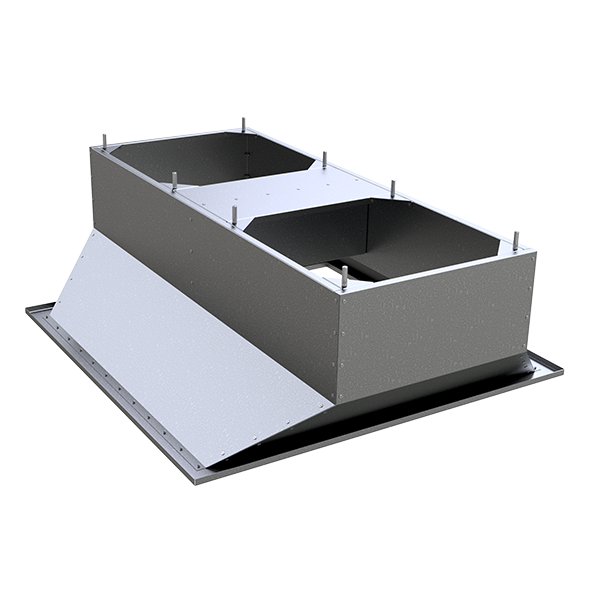

Стакан монтажный SSV
Соответствует BIM-стандарту 2.0
Описание
Стакан монтажный SSV применяется для установки спаренных крышных радиальных вентиляторов на кровлю с квадратным проемом. Выпускается в исполнениях 1 и 2, которые отличаются межцентровым расстоянием болтов, используемых для закрепления вентиляторов на стакане. Наружные панели изготавливаются из листовой оцинкованной стали, склепываются друг с другом заклепками из нержавеющей стали, образуя коробчатую несущую конструкцию. Выпускается в обычном и теплоизолированном исполнении. Во втором случае облицовывается изнутри слоем минеральной ваты в 30 мм с покрытием из тонкого оцинкованного листа. Предпочтительный размер проема в кровле принимается как С+100мм, где С — размеры из таблицы ниже.
Параметры
Категория
Оборудование вентиляции и кондиционирования
Категория
Отопление, вентиляция и кондиционирование
Материал
Материал
Сталь оцинкованная
