Альбом аннотативных элементов REVIT

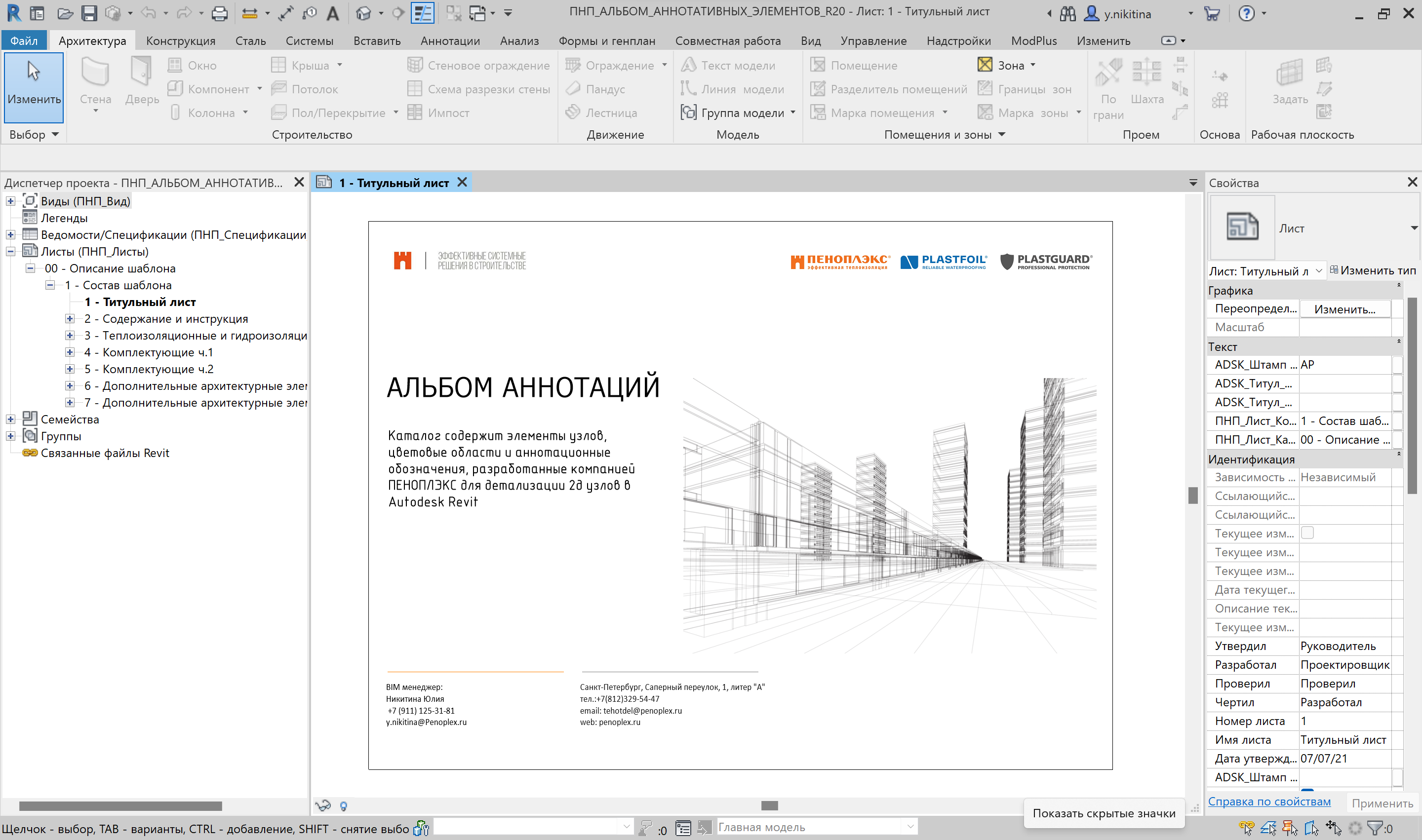

Альбом аннотативных элементов разработан как каталог в виде файла проекта в формате *.rvt в версии Revit 2020 года и содержит элементы узлов, цветовые области и аннотационные обозначения для детализации 2д чертежей в Autodesk Revit.

Альбом содержит преднастроенные инструменты, позволяющие быстро и точно доработать узел  на основе элементов из модели. Семейства представленные в каталоге не имеют привязки к 3д элементам и могут быть интегрированы в проект, как часть чертежа.

В альбоме 3 раздела:

1. Теплоизоляционные и гидроизоляционные материалы

2. Комплектующие (2 части)

3. Дополнительные архитектурные элементы (2 части)

Также разработана краткая инструкция, в которой представлено описание каталога и указания по использованию элементов.

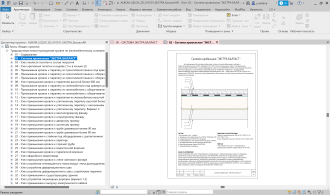

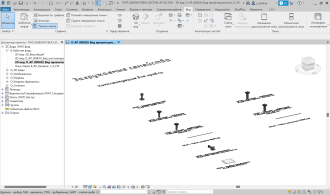

Теплоизоляционные материалы в каталоге выполнены цветовыми областями и аннотационными обозначениями. Элементы из раздела гидроизоляционные материалы выполнены семействами категории «элементы узлов». Семейства разработаны на основе линии и позволяют быстро размещать на листе гидроизоляцию, указав только длину и направление. Раздел комплектующих представлен двумя частями и содержит элементы узлов на основе линий и семейства с вложенными элементами. Раздел дополнительных архитектурных элементов содержит строительные материалы, штриховки поверхностей, крепежи и прочие элементы, которые необходимы при оформлении чертежей и детальной проработке узлов.
