ГИБКАЯ ВСТАВКА SG
Соответствует BIM-стандарту 2.0
Описание

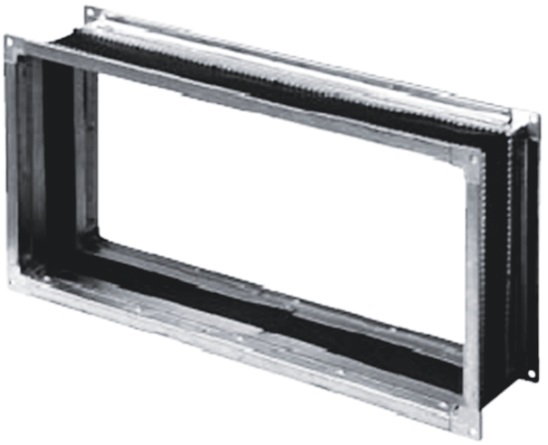

ибкая вставка предназначена для предотвращения передачи вибраций от вентилятора к воздуховодам и для обеспечения герметичного гибкого стыка, который выдерживает высокое давление. Гибкую вставку нельзя использовать в качестве несущей конструкции при монтировании ее в систему во избежание выхода из строя вследствии чрезмерной механической нагрузки. Два фланца из оцинкованного стального листа, соединённые между собой гибким рукавом из ПВХ. Монтаж в любом положении.
SG- 400×200
Гибкая вставка
Присоединительный размер, мм
Технические характеристики
| Модель | А, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| SG-400×200 | 400 | 200 | 420 | 220 | 440 | 240 | 9 | 150 | 2,0 |
| SG-500×250 | 500 | 250 | 520 | 270 | 540 | 290 | 9 | 150 | 2,5 |
| SG-500×300 | 500 | 300 | 520 | 320 | 540 | 340 | 9 | 150 | 2,6 |
| SG-600×300 | 600 | 300 | 620 | 320 | 640 | 340 | 9 | 150 | 2,9 |
| SG-600×350 | 600 | 350 | 620 | 370 | 640 | 390 | 9 | 150 | 3,0 |
| SG-700×400 | 700 | 400 | 720 | 420 | 740 | 440 | 9 | 150 | 3,5 |
| SG-800×500 | 800 | 500 | 830 | 530 | 860 | 560 | 11 | 150 | 4,0 |
| SG-900×500 | 900 | 500 | 930 | 530 | 960 | 560 | 11 | 150 | 4,5 |
| SG-1000×5000 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 11 | 150 | 5,0 |
Параметры
Категория
Отопление, вентиляция и кондиционирование
Категория
Арматура воздуховодов (демпферы, заслонки, диффузоры, клапаны)
