Описание

Отправной точкой нашего путешествия становится сайт hub.saint-gobain.ru (перейти на него можно по ссылке). HUB «Сен-Гобен» — это единая платформа технических решений и сервисов брендов компании «Сен-Гобен» в России, которая содержит в себе много полезной информации. Сайт будет полезен архитекторам, проектировщикам и тем, кто в проекты закладывает материалы компании «Сен-Гобен». Рекомендуем с ним ознакомиться, это сайт - помощник, к тому же разрабатывался для интуитивного понимания, где и что искать.

При посещении HUB «Сен-Гобен» надо перейти в раздел «Комплексные решения», они представлены восемью категориями: внутренними и наружными стенами, облицовкой стен листами, покрытиями крыш, перекрытиями (полами и потолками), внутренней отделкой смесями, гидроизоляцией и огнезащитой. Далее будем говорить о них и нашей библиотеке. Библиотеку комплексных решений по конкретной категории может скачать любой желающий прямо с HUB «Сен-Гобен», кликнув по иконке «BIM» в карточке конкретного решения.

Из открывшегося списка выбирается для скачивания либо файл Revit по конкретной категории комплексных решений, либо файл Renga, либо файл ArchiCAD.

Каждое семейство создано через изменение структуры базовых элементов Revit. Так как Revit не знает, что такое перегородка и в нём нет такой категории, каркасные перегородки создаются через изменение слоёв базовой стены. Аналогичным образом сделаны вентилируемые и штукатурные фасады, СФТК с клинкерной плиткой, облицовка стен листами, внутренняя отделка смесями, гидроизоляция. Крыши создаются через переделывание слоёв базовой крыши, полы - через настройку слоёв перекрытия, потолки - через настройку слоёв многослойного потолка. Огнезащитные облицовки создаются несколькими способами: через переделывание слоёв базовой стены и через загружаемое семейство. Изоляция ОВК создаётся через настройку нового материала и назначение ему категории изоляция воздуховодов, а далее через добавление к воздуховодам изоляционного слоя этого материала.

При открытии файла пользователю выпадает стартовая страница, которая повторяет страницу сайта HUB «Сен-Гобен» с комплексными решениями. Акцентируем, что со стартовой страницы либо по QR-коду, либо по ссылке внутри текстовой аннотации возможно перейти на сайт HUB «Сен-Гобен».

Стартовая страница в едином файле на восемь категорий комплексных решений повторяет страницу сайта HUB «Сен-Гобен», стартовые страницы на каждую конкретную категорию комплексных решений выглядят упрощённо, если скачивать файл по конкретной категории комплексных решений.

Кликнув дважды на раздел по конкретной категории комплексных решений, пользователь перемещается на разрез, созданный на данную категорию. Допустим, пользователю нужны внутренние стены, кликаем по надписи «Каркасные перегородки…», а эта надпись представляет собой ссылку, которая перенаправляет пользователя на разрез, в котором будут лежать каркасные перегородки. На разрезе пользователь наблюдает базовую стену, переделанную под конкретный вид перегородки, и полноценный лист, описывающий выбранное комплексное решение.

Пользователь также сразу видит структуру листа. Формат листа соответствует формату А4, что удобно при распечатке. На листе пользователь видит картинку комплексного решения в аксонометрии, само комплексное решение в виде разреза из области модели и информацию по структуре комплексного решения, представленную в виде списка и отмеченную флажками на изображении комплексного решения. Это правило компоновки действует на остальные комплексные решения файла.

Для файла по комплексным решениям создана библиотека материалов, где 190 материалов компании «Сен-Гобен».

В библиотеку материалов вошли: смеси (шпаклевочные, специальные, клеевые, затирочные, кладочные, универсальные, напольные и цементные), краски и лаки штукатурки, теплоизоляция, гипсовые плиты и гипсофибровые листы, мембраны, сетки и стеклосетки, грунтовки, эластичные ленты, гидроизоляция.

Библиотеку материалов можно посмотреть, погрузившись в структуру одного из решений, либо же через диспетчер материалов.

В различной сборке и комбинации созданные материалы представляют собой комплексные решения. Материалы принадлежат в основном к трём брэндам компании: ISOVER, Gyproc и Vetonit. Важно знать, что у каждого из этих материалов имеются свои специфические параметры. То есть во вкладке «идентификатор» лежит основная информация по материалу, во вкладе «графика» настроено то, как будет отображаться геометрия материала. Самое интересное лежит в тех параметрах, которые были созданы отдельно, как параметры проекта, специально для категории материалов. В этот специфический набор параметров входят такие, как «плотность», «долговечность», «SKU», относящаяся к нашему PIM, «фасовка», «габаритные размеры» (например, у минераловатных теплоизоляционных плит), возможные «толщины», также «коэффициенты теплопроводности» и «водопоглощения». Есть пустые значения параметров для некоторых материалов, это значит, что сам параметр относится к другой категории материалов, потому что, например, «тип нанесения» уместен для продукции Vetonit и строительных смесей, но не уместен в случае с минераловатными плитами или ГСП, в таких случаях в поле написано «-нет данных».

Также в файле есть ведомости материалов по категориям комплексных решений и сами списки комплексных решений, чтобы проще было искать конкретную систему и ориентироваться. Для каждой системы созданы параметры, характеризующие её, их значения также можно посмотреть через ведомости.

Чтобы лучше понимать, есть список ведомостей, где лежит подробная ведомость материалов на все материалы компании, имеющиеся в данном файле. Кликнув по данной ведомости, пользователь может бегло просмотреть все параметры материалов и их значения: «изображение», «URL», «группа модели», к которой относится материал, «описание», что это за материал, «марка», то есть бренд, к которому он относится, потому что компания представляет много разных брендов, «комментарии». Те параметры, которые относятся к компании «Сен-Гобен» и которых в Revit изначально не было, можно посмотреть через параметры проекта. У таких параметров есть префикс - SG. Если это параметр, который относится к материалу, то префикс SG_Материал. Другой способ - залезть в ФОП (при наличии) и посмотреть, что за параметры материалов лежат здесь.

Допустим, пользователю необходима одна из систем «СФТК с клинкерной плиткой». В фильтре будет указано, что сортировка производится по «ключевой пометке», чтобы в ведомость попали только те материалы, которые относятся к «СФТК с клинкерной плиткой». Предположим, пользователю нужен список систем на категорию плоских кровель, его можно найти в ведомостях и спецификациях.

Также имеется лист, на который перенесены все списки комплексных решений из ведомостей. Удобно чем? Пользователь сразу, что за тип, к чему это относится и как это выглядит. И так на каждую из категорий систем. То есть человек, который впервые видит файл и думает, что он здесь запутается, благодаря данной табличке запутаться не сможет, всё достаточно структурно. Файл повторяет HUB «Сен-Гобен» полностью.

Возвращаемся на стартовую страницу, оттуда переходим в какой-либо раздел и нажимаем на семейство, чтобы посмотреть его свойства. Данное действие можно совершить и в 3D-модели, и через список семейств.

Также мы можем кликнуть на саму перегородку, нажать «Изменить тип», просмотреть параметры системы и кликнуть по URL-ссылке, которая нас перенаправит на HUB «Сен-Гобен», на страницу конкретно этой системы. На данной странице можно будет найти подробное описание данного комплексного решения, прочесть его преимущества и некоторую информацию, которая заложена в параметры системного семейства: предел огнестойкости, звукоизоляция конструкции перегородки и максимальная высота системы. Также в параметрах типа перегородки в «Ключевой пометке» будет лежать информация, в какой категории систем это решение, и ещё будет подгружено изображение, которое будет выводиться на листы через ведомости и спецификации. Аналогично с любой другой категорией комплексных решений. Вернёмся на стартовую страницу и предположим, что пользователю нужна информация по огнезащите. Кликаем по огнезащите систем ОВК, нас перенаправляет ссылка на разрез с изоляцией воздуховодов. Выбираем воздуховод и кликаем «изменить изоляцию», видим материал «Сен-Гобен» - Изотек Мат Лайт. Само семейство изоляции воздуховодов представляет собой этот материал, подгруженный в него и основную информацию по нему.

Идём на 3D-вид, выбираем какое-то решение, хотим посмотреть, что оно из себя представляет по структурному наполнению, идем в “изменить тип”, “структура”. Здесь лежат наши слои. Слои представляют собой материалы, настроенные по толщине. В каждый из материалов можно залезть, посмотреть, что за материал, почитать о нём информацию, поменять его в случае чего и перенастроить толщину. Толщины зачастую уже прописаны где-то в комментариях и параметрах самого материала. При желании можно сравнить соответствие указанной толщины с тем диапазоном, который нужен при использовании этого материала. Нажав на кнопку «просмотр» внизу мы увидим, какое количество слоёв заложено в решение и как они будут отображаться в разрезе.

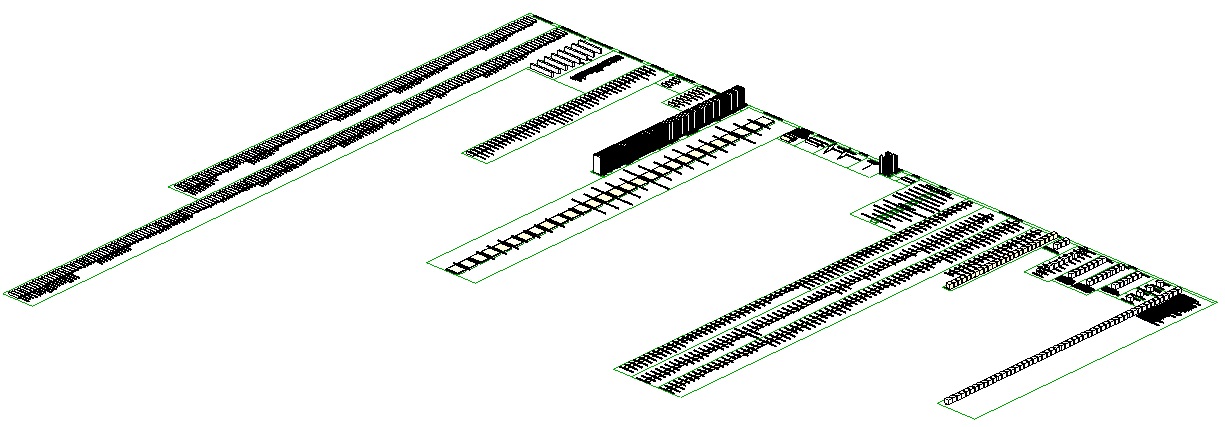

На 3D-виде представлены все комплексные решения файла. Чтобы было проще, они отсортированы по категориям в соответствующих категории колонках. Также к ним прилагаются гипсовые плиты и обобщённые модели кубиков, которым назначены материалы. Все решения можно найти во вкладке семейств через диспетчер проекта. Для удобства после названия через тире идёт категория комплексных решений. Можно ориентироваться среди комплексных решений в поиске диспетчера материалов, вбив необходимое название или категорию. Самое главное, даже если вдруг запутаетесь, вернуться на стартовую страницу и понять, к какой категории относится то, что вы ищете.

Статистика семейств комплексных решений по созданному файлу:
