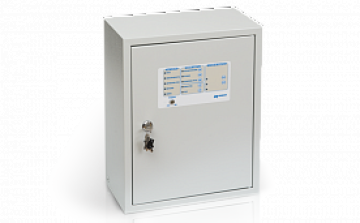

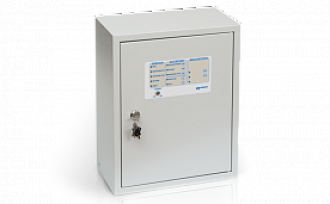

Шкаф управления электроприводной задвижкой ШУЗ-R2

Шкаф управления задвижкой является адресным устройством и работает в составе системы противопожарной защиты «GLOBAL» под управлением ГК «GLOBAL и контроллера адресных устройств КАУ. ШУЗ обеспечивает работу с трехфазными и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт в сетях переменного тока системы заземления TN-C или TN-S.

Функции:
контроль наличия и параметров электропитания на вводе сети;
контроль исправности основных цепей электрической схемы прибора;
контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок УЗЗ) на обрыв и короткое замыкание;
контроль силовой цепи питания двигателя;
местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R2;
управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R2 от ППКПУ, от кнопок УЗЗ, по командам датчиков уровня или по командам местного управления.

ШУЗ обеспечивает управление электроприводом:
задвижки с шаровым затвором, оснащенной блоком концевых выключателей – тип управления 1;
задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей – тип управления 2;
задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня – тип управления 3.

Выбор типа управления ШУЗ осуществляется с ППКПУ при настройке параметров шкафа или задается установкой DIP-переключателей на контроллере шкафа.
