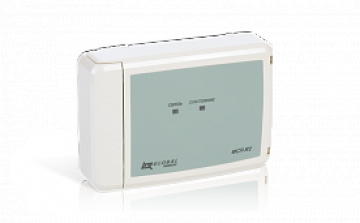

Модуль связи подчиненный МСП-R2

Модуль осуществляет:
контроль и передачу информации о состоянии устройств, подключенных на АЛС, по запросу внешнего устройства, находящегося на интерфейсе RS-485;
измерение напряжения АЛС в точке установки модуля и передачу его значения в цифровом виде по запросу прибора;
формирование сигнала «Неисправность» при снижении напряжения питания ниже установленного порога;
контроль вскрытия модуля;
тестирование с помощью кнопки ТЕСТ или оптического тестера ОТ-1.

На плате модуля расположены:
кнопка ТЕСТ, используемая при тестировании модуля;
клеммные колодки, служащие для подключения модуля к АЛС и к RS-485;
индикаторы СВЯЗЬ и «СОСТ.», отображающие текущее состояние модуля;
датчик вскрытия.

Модуль, осуществляя преобразование протокола RS-R2 в MODBUS RTU, позволяет контролировать состояния устройств на АЛС через интерфейс RS-485.
Электрически на плате реализована схема гальванически развязанного интерфейса RS-485 на оптопарах. Предельная скорость обмена составляет 115200 бит/с.
Срабатывание датчика вскрытия инициирует формирование сигнала «Вскрытие», передаваемого модулем по АЛС в прибор, который регистрирует его в журнале событий.
