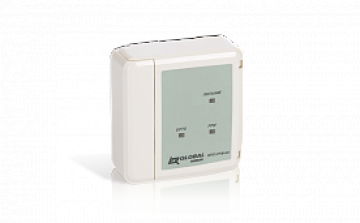

Модуль преобразователь оптикоэлектронный МПО-PFM-R2

Модуль предназначен для подключения одномодового оптического кабеля (1310 нм) с разъемом типа ST.

Модуль выполняет следующие функции:
прием и передачу данных из линии PFM в оптоволоконную линию и обратно;
индикацию питания и наличия обмена данными.

Внутри корпуса к основанию прикреплена плата с электронными компонентами, закрытая экраном, служащим защитой от электромагнитных помех.

На плате модуля расположены:
клеммные колодки, служащие для подключения модуля к линии PFM, к внешнему источнику питания и к линии заземления;
2 разъема типа ST для подключения к модулю одномодовых оптических кабелей;
индикаторы, отображающие текущее состояние модуля;
предохранитель 1 А.
