Индикатор состояний ИС-R2

Индикатор состояний работает с прибором ГК «Глобал» и контроллером адресных устройств КАУ. Питание и сигналы управления ИС-R2 получает от приемно-контрольного прибора по двухпроводной адресной линии связи.

ИС-R2 выполняет следующие функции при работе в системе:
отображение состояния автоматических пожарных извещателей (дымовых, тепловых, комбинированных);
индикация режима работы выбранного при конфигурировании компонента;
автоматический контроль неисправностей модуля.

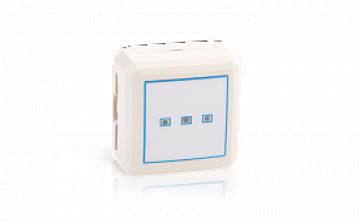

Индикатор состояний выполнен в виде блока, состоящего из пластмассового корпуса (основание и крышка), внутри которого размещена плата с радиоэлементами. На плате установлены:
светодиодные индикаторы, режимы индикации которых устанавливаются при конфигурировании системы;
концевой выключатель датчика вскрытия;
кнопка ТЕСТ;
две двухконтактные клеммные колодки (АЛС1 и АЛС2) для подключения к АЛС.

Срабатывание датчика вскрытия инициирует формирование сигнала «Вскрытие корпуса», передаваемого ИС-R2 по АЛС в ППКПУ, который регистрирует его в журнале событий и отображает средствами индикации как «Неисправность».
Нажатием кнопки ТЕСТ осуществляется контроль работоспособности устройства. При контроле индикатор состояний переходит в состояние «Тест», при котором красный индикатор непрерывно светится.

Состояние «Тест» удерживается индикатором состояний до получения команды «Снять тест», формируемой ППКПУ.

Программа «GLOBAL Monitor», служащая для конфигурирования системы, позволяет настроить ИС-R2 для индикации состояний любого компонента или группы компонентов системы СПЗ «GLOBAL»: зон, направлений, адресных устройств (извещателей, оповещателей, модулей) и других компонентов, кроме ГК и КАУ. При этом ИС-R2 может быть расположен также в любом месте охраняемого объекта.
