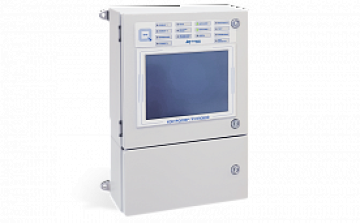

Групповой контроллер ГК исп.2

Групповой контроллер имеет в своём составе: Вход/выход для подключения интерфейса PFM; Основной и резервный ввод питания 220 В; Дополнительный 3-й ввод питания от источника постоянного тока напряжением 24 В; 10 дюймовый сенсорный экран; металлический корпус; 5 реле «сухой контакт»; 4 радиальных или 2 кольцевых адресных линии связи. Основные функции Группового контроллера: прием информации от КАУ, подключенных в интерфейс PFM; прием сигналов от адресных пожарных устройств по двухпроводным АЛС; обработка поступающей информации со всей системы и принятие решений; световая и символьная индикация состояний системы и принимаемых сигналов; звуковая сигнализация аварийных состояний системы пожарной сигнализации; включение цепей управления системами автоматического пожаротушения, дымоудаления, оповещения, инженерным оборудованием или выносных приборов сигнализации при возникновении пожара на охраняемом объекте; контроль исправности всех линий связи. Общие характеристики Группового контроллера: сбор информации о состоянии объекта, а так же передача управляющих сигналов исполнительным устройствам осуществляется посредством контроллеров адресных устройств (КАУ); прибор осуществляет взаимодействие с КАУ посредством двухпроводного интерфейса PFM согласно протоколу собственной разработки; прибор взаимодействует с адресными устройствами посредством встроенных двухпроводных адресных линий связи (АЛС) по протоколу RS-R2; прибор имеет интерфейс Ethernet для связи с автоматизированным рабочим местом верхнего уровня; органы управления прибором выполнены в виде сенсорного ЖК монитора 10”, с помощью которого также осуществляется считывание информации в виде символьных индикаторов, просмотр баз данных и журнала событий; ГК имеет встроенный зуммер, оповещающий о режимах работы прибора; На лицевой панели ГК расположены следующие светодиодные индикаторы: Внимание – Какие-либо зоны в состоянии «Внимание»; Пожар 1 – Какие-либо зоны в состоянии «Пожар 1»; Пожар 2 – Какие-либо зоны в состоянии «Пожар 2»; Неисправность – Какие-либо КАУ и адресные устройства в состоянии «Неисправность» либо связь с ними потеряна; Питание 1 – Наличие питания по основному вводу; Питание 2 – Наличие питания по резервному вводу; Автоматика отключена – Какие-либо устройства или контролируемые направления и зоны в состоянии «Автоматика отключена»; Пуск – Какие-либо контролируемые направления в состоянии «Пуск»; Останов пуска – В каких-либо контролируемых направлениях приостановлен запуск пожаротушения; Отключение – Какие-либо адресные устройства программно отключены от системы; Звук отключен – Встроенный звуковой излучатель прибора программно отключен; Тест – Запущен режим проверки работоспособности средств отображения информации прибора; Связь – Наличие связи по внешнему интерфейсу Ethernet. Групповой контроллер ГК переходит в режим «Пожар» при обнаружении адресными пожарными извещателями превышения порога количественной величины контролируемых ими признаков пожара в зоне (защищаемом помещении, направлении) или скорости нарастания контролируемой величины. Прибор обеспечивает автоматический контроль целостности интерфейса связи PFM, в дежурном режиме выполняет циклический опрос устройств на интерфейсе PFM, и принимает команды верхнего уровня. При этом в реальном времени обеспечивается сбор данных о состоянии адресных пожарных извещателей и непосредственное управление исполнительными устройствами (линия связи интерфейса PFM может быть соединена только в кольцо, радиальное включение также работоспособно, но прибор такое соединение идентифицирует как неисправность обусловленную обрывом линии связи PFM). ГК способен осуществлять функции самодиагностики по команде оператора. Встроенный в ГК источник питания обеспечивает преобразование первичного напряжения питания по обоим вводам во вторичное напряжение постоянного тока, которое служит для питания ЦПУ, светодиодных индикаторов, канала интерфейса PFM, порта Ethernet и сенсорного ЖК монитора. ЦПУ в ГК обеспечивает вычисления и предварительную обработку данных о состоянии зон, направлений охраняемого объекта, поступающих от КАУ, проведение операций самоконтроля, подготовку команд для исполнительных устройств, а также сигналов индикации ГК и сенсорного ЖК монитора. Прибор позволяет создать несколько основных типов пользователей: оператор, администратор, инсталлятор и другие, которым, по усмотрению пользователя могут быть предоставлены разные права доступа.
