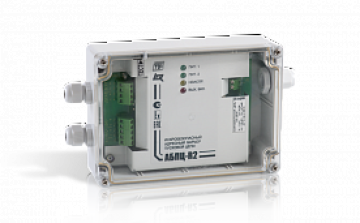

Адресный барьер АБПЦ-R2

Адресный барьер пусковой цепи работает в составе СПЗ «GLOBAL» под управлением ГК «Глобал» и контроллера адресных устройств КАУ. Функционально адресный барьер пусковой цепи представляет собой дистанционно управляемый выход напряжения, имеющий функции контроля целостности, а так же искробезопасности линии (выходные искробезопасные электрические цепи уровня «iа»).

Адресный барьер пусковой цепи выполняет следующие функции:

В режиме контроля:
контроль пусковой цепи на обрыв и замыкание малым током обратной полярности;
световую индикацию неисправности пусковой цепи непрерывным свечением желтого светодиода «НЕИСПР.»;

В режиме пуска:
выдачу на нагрузку напряжения прямой полярности;
световую индикацию пуска непрерывным свечением красного светодиода «ВЫХ. ВКЛ.»;
контроль целостности цепи пуска по изменению тока потребления.

В процессе конфигурирования адресному барьеру пусковой цепи АБПЦ-R2 задаются параметры:
Задержка на включение – время, через которое после подачи команды произойдет переключение выхода в режим Включено;
Время удержания – время, в течение которого выход остается в режиме Включено;
Задержка на выключение – время, через которое после подачи команды произойдет переключение выхода в режим Выключено;
Режим после удержания – состояние выхода в момент времени между окончанием отсчета времени удержания и началом отсчета времени задержки на выключение.
