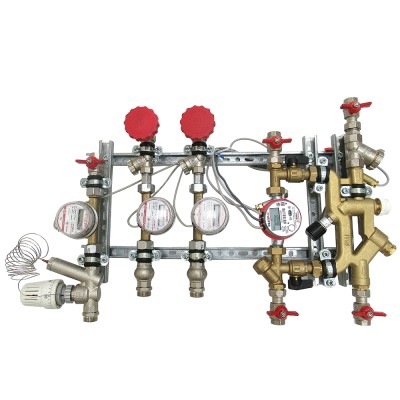

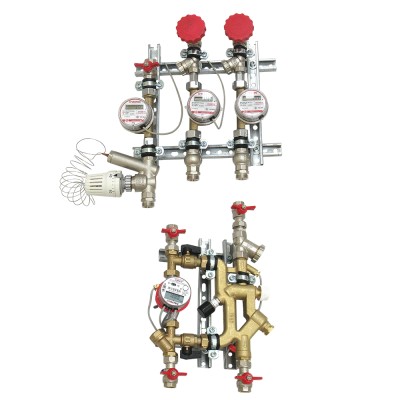

Квартирная станция для систем отопления и водоснабжения вертиального размещения с рециркуляцией ГВС и перепускным клапаном

(VT.NM.VPR) Квартирная станция VT.NM.VPR предназначена для подключения отдельной квартиры многоэтажного жилого дома к системам отопления, холодного и горячего водоснабжения и организации учета потребления воды и тепла.

Станция осуществляет очистку холодной и горячей воды от механических примесей, поддерживает давление систем водоснабжения согласно заданному настройкой, оборудована запорной арматурой (шаровые краны с плавным управлением), препятствующей быстрому перекрытию протока, защитой приборов учета от гидроудара, функциями динамической балансировки, рециркуляции горячего водоснабжения.

Квартирная станция VT.NM.VPR позволяет произвести настройку квартирной системы отопления, выпуск воздуха и автоматически поддерживать требуемую температуру воздуха в квартире. На линии рециркуляции установлен регулятор температуры прямого действия VT.348.

Квартирная станция для систем отопления и водоснабжения с рециркуляцией ГВС и перепускным клапаном VT.NM.PR автоматически поддерживает постоянный перепад давления на входе и выходе квартирной системы отопления путем перепуска теплоносителя.

Станция комплектуется водосчетчиками с номинальным расходом 1,5 м³/ч и теплосчетчиком с номинальным расходом 0,6 или 1,5 м³/ч. Водосчетчик и теплосчетчик могут быть оборудованы импульсным каналом передачи данных, каналом RS 485 или M-BUS.

• Технические характеристики:
• Максимальное давление холодной воды – 16 бар.
• Максимальное давление горячей воды – 16 бар.
• Максимальное давление в системе отопления – 10 бар.
• Максимальная температура теплоносителя – 90 °С.
• Максимальная тепловая мощность системы отопления – 13,6 кВт, при разнице температур 20 °С.
• Подключение к стоякам – 1/2”.

Входы ГВС и ХВС могут быть слева, справа и с диагональным расположением.
Под заказ линии ХВС и ГВС могут делаться диаметром 20 мм (3/4").

Рекомендация для пользователей

При организации поквартирного учета расхода тепла у пользователя появляется возможность снизить расходы на отопление, применив современную автоматику. В качестве наиболее эффективной меры рекомендуем установку комнатного хронотермостата.

Уважаемые проектировщики! Решения на основе рециркуляции необходимо уточнять применительно к конкретному объекту и его параметрам. При проектировании линий рециркуляции ГВС примите во снимание следующие рекомендации: 1) минимальный расход теплоносителя через одну квартиру должен составлять не менее 0,03 м куб./ч; 2) оптимальная длина трубопровода рециркуляции – не более 12 м (при необходимости увеличивать длину трубопровода следует проверить на соответствие гидравлические характеристики системы рециркуляции ГВС и рабочую точку насоса); 3) при подборе насоса учитывайте увеличение общего циркуляционного расхода при обеспечении рециркуляции в системе.

Принципиальная схема рециркуляции:

Внимание: в состав квартирных станций с рециркуляцией ГВС не входят гасители гидроударов и редукторы давления системы ГВС и ХВС. Данные изделия необходимо установить в квартирном узле после отвода на систему рециркуляции ГВС. Рекомендуется использовать редукторы давления VT.087 и гасители гидроударов VT.CAR19.
