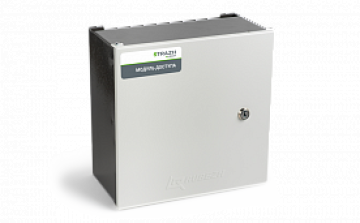

Модуль доступа STR-3AP-M

Описание

Модуль доступа STR-3AP-М предназначен для трансляции кодов карт и сигналов от считывателей и датчиков точек доступа в OSDP-протокол и передачи их сетевому контроллеру STR20-IP, STR20-IP-Ent, STR20-1АР-IP-М или STR20-2АР-IP-М, посредством линии RS-485, а также получения команд управления от контроллера (по той же линии через OSDP-протокол) и управления соответствующими преграждающими и вспомогательными
устройствами:
- замками
- турникетами
- картоприемниками
- шлагбаумами
- шлюзами
- воротами и т д.

Модуль обеспечивает:
- подключение считывателей по интерфейсу Wiegand;
- передачу в контроллер кодов карт со считывателей и символов со считывателей с клавиатурой;
- калибровку клавиатуры считывателей для использования различных раскладок;
- управление средствами световой и звуковой индикации считывателей по командам контроллера;
- передачу в контроллер состояния и изменения состояния входов;
- передачу в контроллер сигналов о коротком замыкании или обрыве входных датчиков;
- управление внешними устройствами посредством реле (NC/NO) по командам с контроллера;
- питание внешних устройств, подключаемых к модулю;
- установку адреса на шине с помощью DIP-переключателей;
- программную установку скорости обмена в линии RS-485 по команде с контроллера;
- автоматическое обнаружение по протоколу OSDP;
- обновление встроенной прошивки с контроллера.

Питание модуля доступа STR-1AP-М осуществляется от встроенного резервированного источника вторичного электропитания, питающегося от сети переменного тока частотой (50 ± 3) Гц напряжением от 140 до 265 В.

Модуль доступа не содержит логики управления точками прохода. Он является устройством преобразования интерфейса подключения стандартной периферии в OSDP протокол и требует наличия контроллера для реализации алгоритмов управления точкой доступа.

Параметр	Значение
Максимальная потребляемая мощность, Вт, не более	40
Масса, не более, г	5000
Количество входов Wiegand для подключения внешних считывателей	6
Количество входов с контролем линии типа «сухой контакт»	18
Напряжение питания	220 В
Размеры корпуса, не более, мм	320 × 320 × 140
Количество релейных выходов типа «сухой контакт» (NC/NO)	6
Максимальный постоянный ток, коммутируемый реле, А	3
Максимальное напряжение, коммутируемое реле, В	30
Максимальный ток источника питания, А	2
Типовое количество обслуживаемых точек прохода	3 двусторонних или 6 односторонних
Емкость АКБ, А·ч	4,5
Тип подключения считывателей	Wiegand (24, 26, 33, 34, 35, 37, 40, 42, 48, 50, 56, 58, 64, 66, 72, 74, 80)
Материал корпуса	Металл
Рабочий диапазон температур, °С	от -20 до +50
