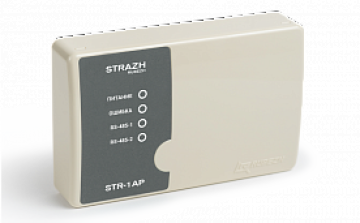

Модуль доступа STR-1AP

Описание

Плата модуля внешних подключений контроллера предназначена для подключения периферийных устройств точек прохода и двусторонней трансляции данных от устройств и к устройствам через шину ODSP к плате и от платы контроллера. Модуль, взаимодействуя со считывателями по шине данных интерфейса Wiegand, принимает, преобразовывает и передает коды карт по шине OSDP. Максимальная длина идентификатора ограничена 64 битами.

Модуль внешних подключений осуществляет трансляцию состояния входных датчиков в шину OSDP и получает команды управления релейными выходами.

На плате расположены:
- клеммная колодка питания;
- микропереключатель вскрытия корпуса и контакты внешнего датчика вскрытия корпуса;
- два входа типа «сухой контакт» SENS1, SENS2 с контролем целостности линии. Входы могут быть использованы для подключения охранных шлейфов при наличии соответствующей поддержки в прошивке устройства;
- два семи контактных разъема типа Wiegand для подключения считывателей;
- два разъема интерфейса RS-485 (OSDP) для подключения к шине платы контроллера (второй интерфейс является резервным);
- четыре входа для подключения датчиков точки прохода (датчик двери/турникета, кнопка запроса на выход);
- две клеммные колодки для подключения к двум реле с нормально замкнутыми и нормально разомкнутыми контактами;
- колодка установки адреса на шине OSDP;
- перемычки терминатора шины;
- перемычки, управляющие сигналом световой и звуковой индикации считывателей;
- светодиодные индикаторы, отображающие текущее состояние модуля.

Параметр	Значение
Масса, не более, г	250
Размеры корпуса, не более, мм	108 × 170 × 42
Диапазон напряжения питания, В	от 12 до 24 постоянного тока
Типовое количество обслуживаемых точек прохода	1 двусторонняя или 2 односторонние
Тип подключения считывателей	Wiegand (24, 26, 33, 34, 35, 37, 40, 42, 48, 50, 56, 58, 64, 66, 72, 74, 80)
Степень защиты оболочки	IP20
Рабочий диапазон температур, °С	от -20 до +50
