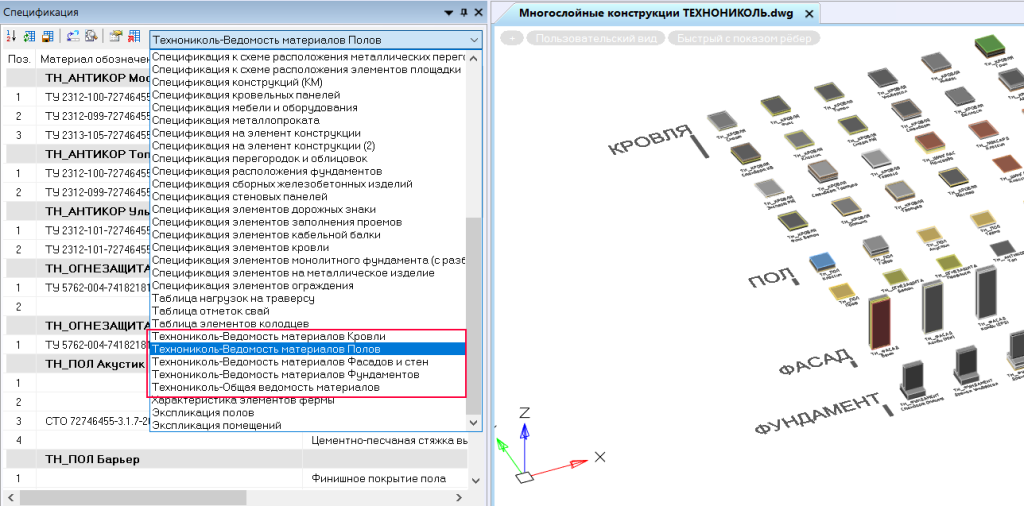

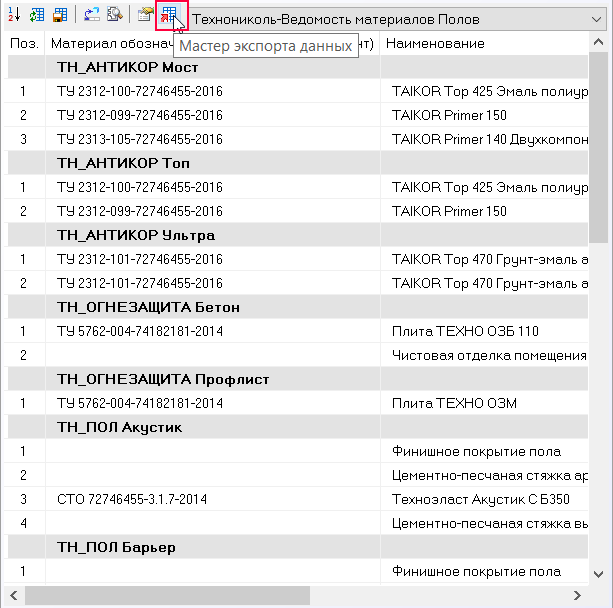

СОЗДАНИЕ МНОГОСЛОЙНОЙ КОНСТРУКЦИИ С ИСПОЛЬЗОВАНИЕМ МАТЕРИАЛОВ ТЕХНОНИКОЛЬ В MODEL STUDIO CS

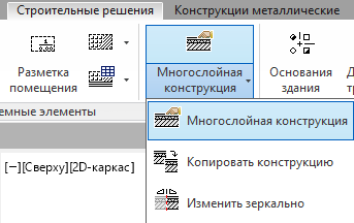

На ленте во вкладке «Строительные решения» → панель «Объёмные элементы» выбрать команду «Многослойная конструкция»;

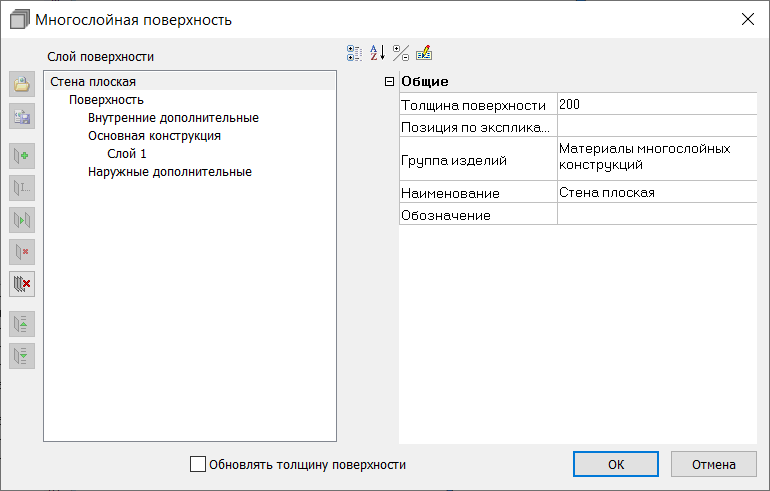

Выбрать соответствующую строительную поверхность, откроется окно «Многослойная поверхность»;

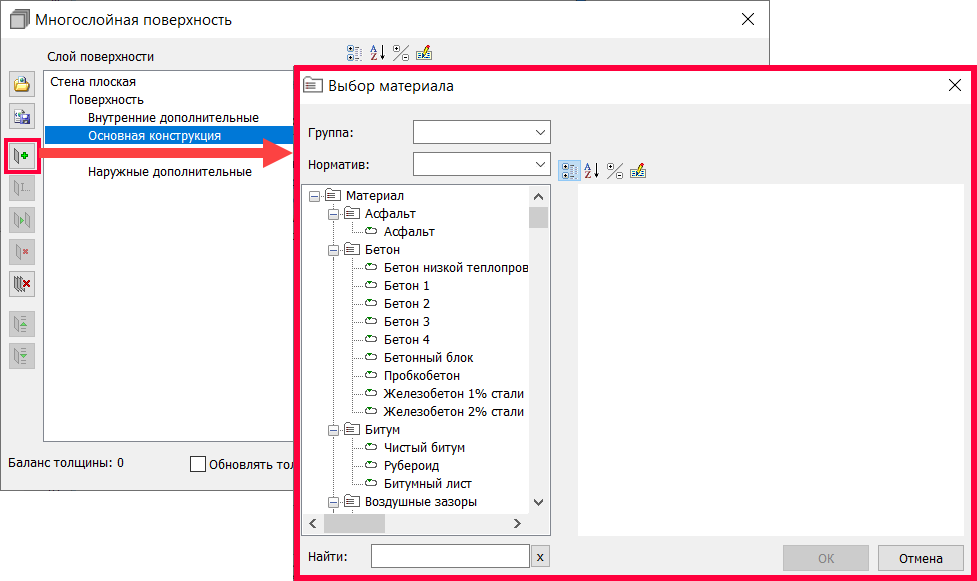

В окне «Многослойная поверхность» выбрать команду «добавить слой»;

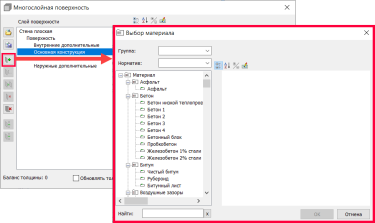

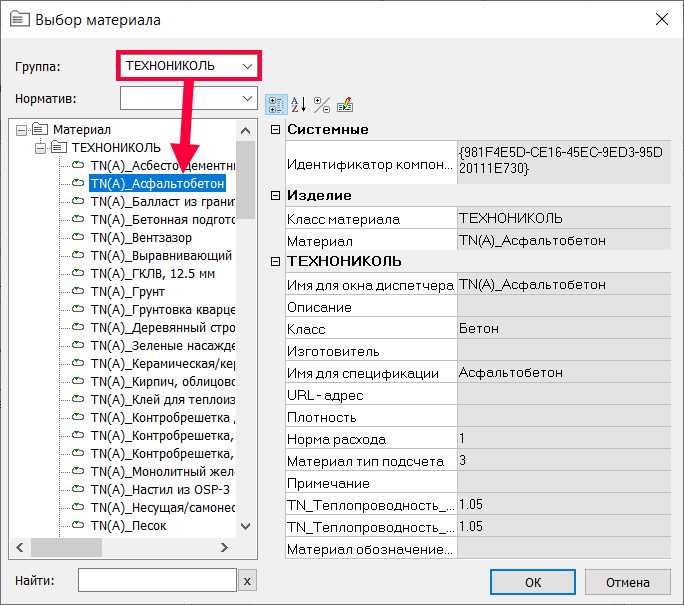

В открывшемся окне «Выбор материала» выбрать группу: ТЕХНОНИКОЛЬ и необходимый материал для создания слоя;

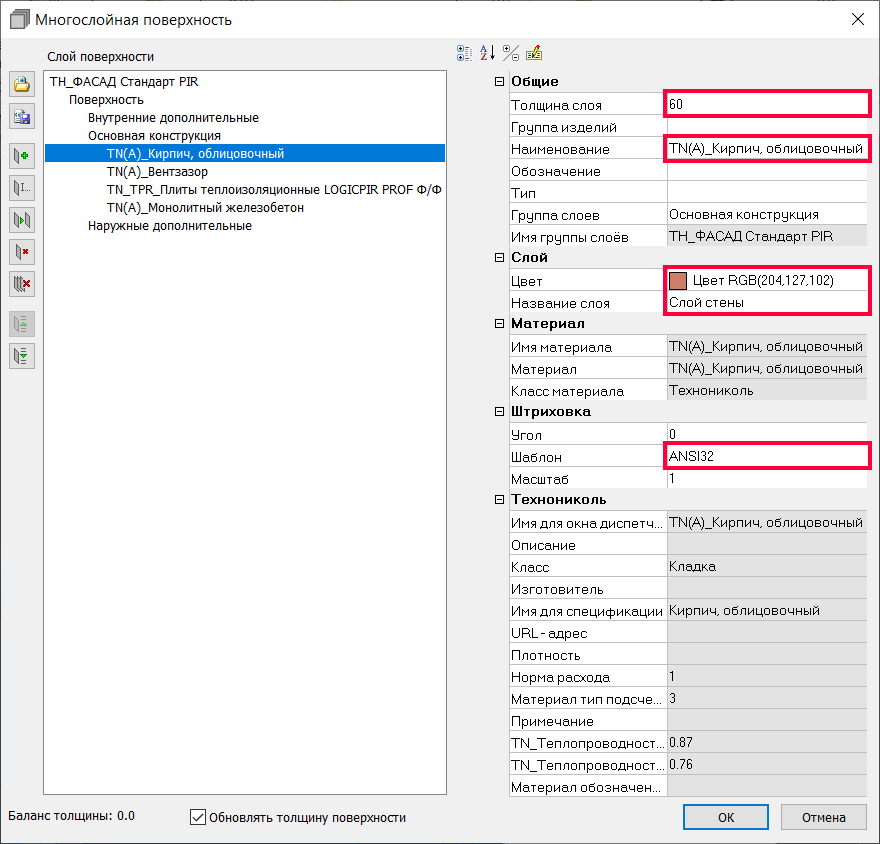

Задать толщину, наименование, цвет и тип штриховки созданным слоям;

Для редактирования слоев выбрать команду «Многослойная конструкция» и указать строительную поверхность;

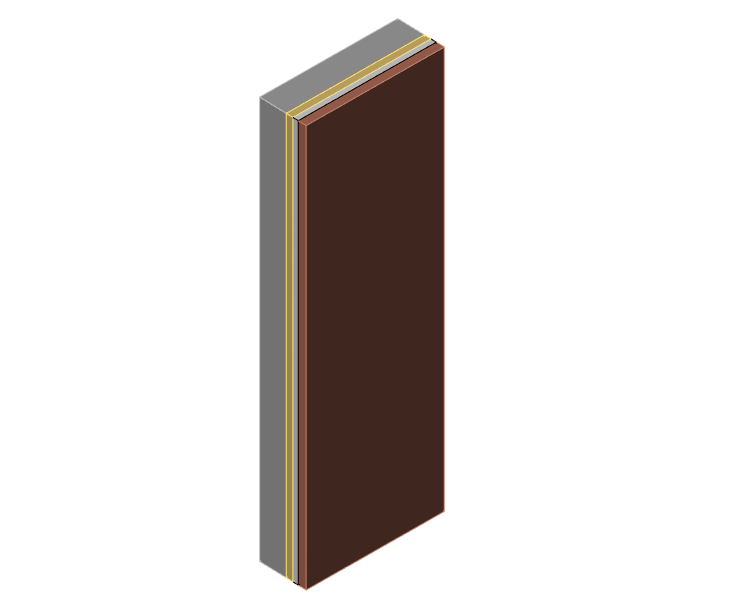

Видимость слоев в 3D модели осуществляется переключением команды «Слои», в правой нижней части графической платформы;

Примечание: Для отображения цветового решения слоев в CADLib Модель и Архив, перед публикацией файла с многослойными конструкциями требуется выполнить команду «Создать каркас поверхности» (см. п.9.4) и для строительных поверхностей задать цвет «По блоку».
