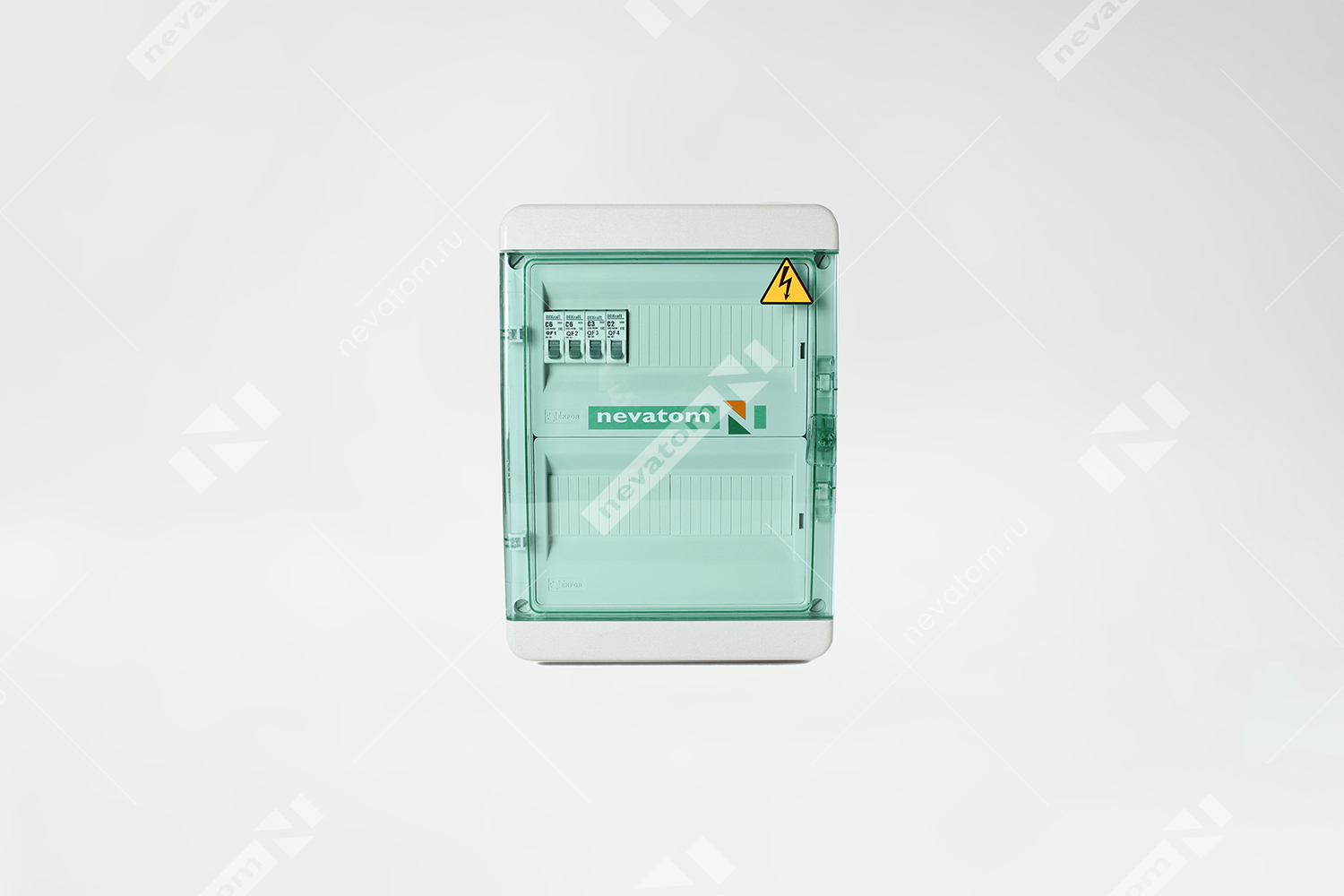

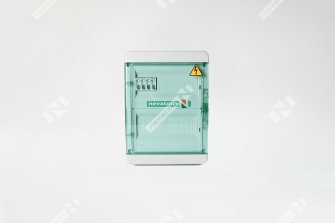

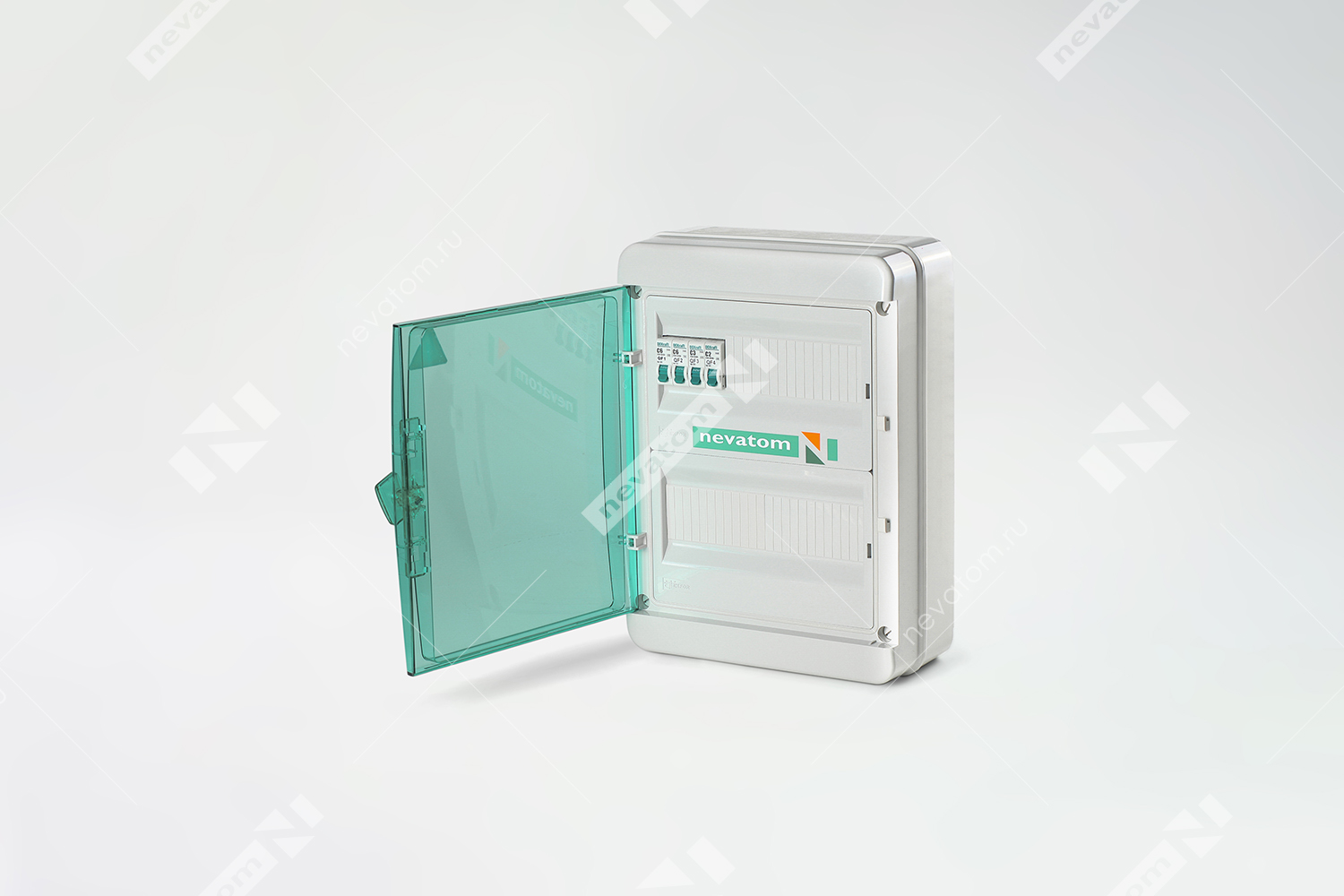

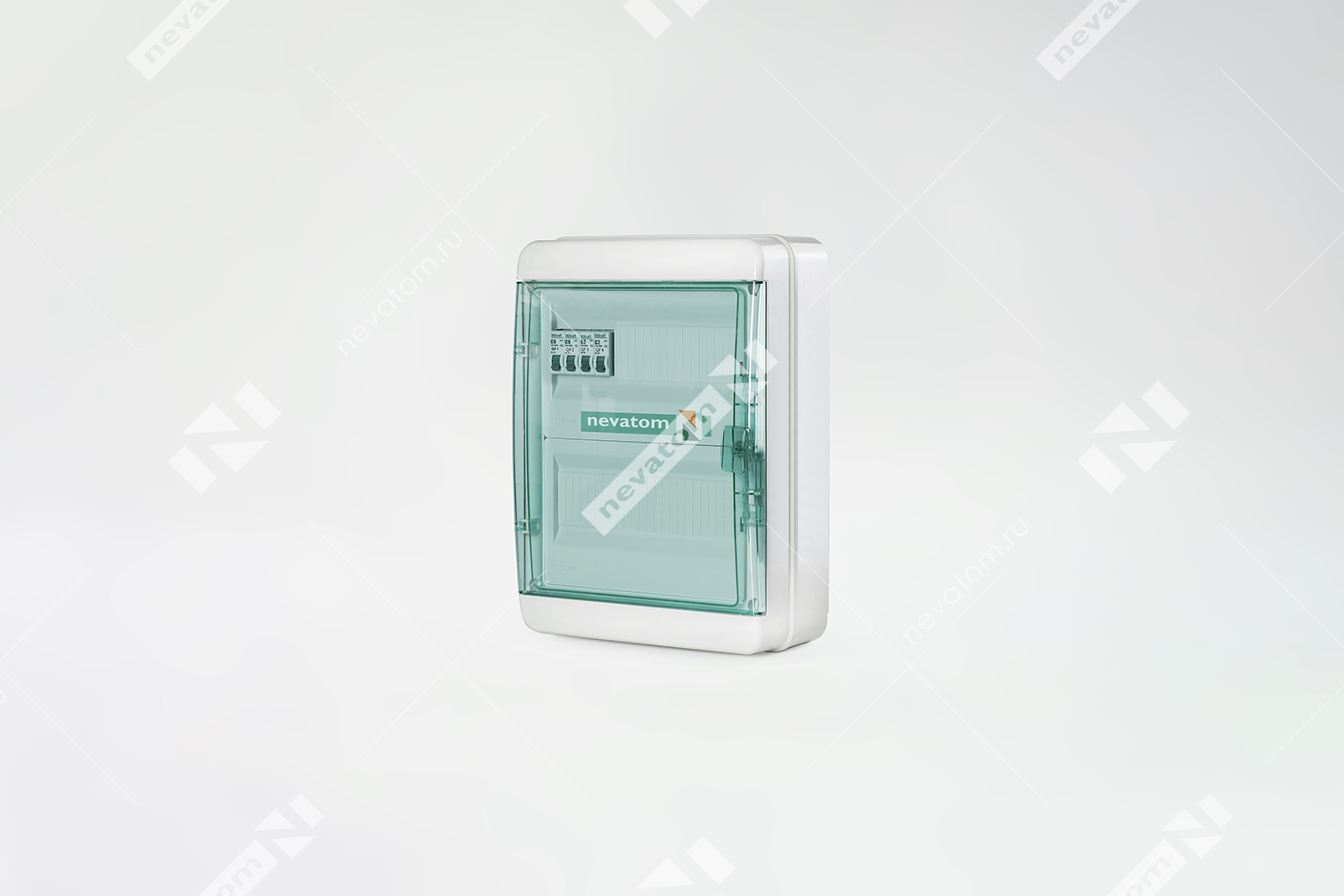

Щит управления тепловыми завесами ABU–PVZ

Модели для Autodesk Revit соответствуют ФОП Revit и BIM Object Guide 2017.

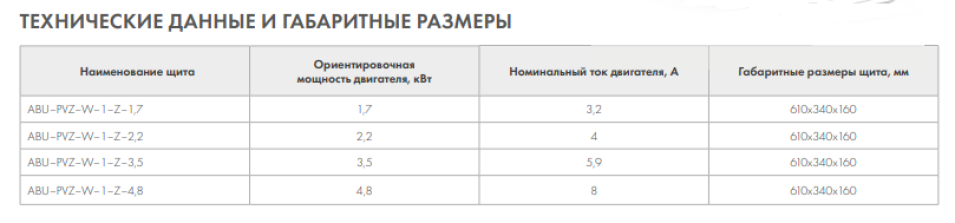

ЩИТ УПРАВЛЕНИЯ ТЕПЛОВОЙ ЗАВЕСОЙ С ВОДЯНЫМ КАЛОРИФЕРОМ СЕРИИ ABU–PVZ–W
ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Электропитание 3×380 В
- Номинальная мощность двигателя вентилятора 1,7–4,8 кВт
- Программируемый контроллер
- Индикация «работа» и «авария» на щите управления
- Активная защита от размораживания теплообменника
- Пуск и остановка завесы при открытии и закрытии дверей (ворот)
- Автоматический и ручной режим управления
- Контроль загрязнения фильтра
- Защита электродвигателей с термоконтактом и без термоконтакта

КОМПЛЕКТНОСТЬ
- Щит управления в пластиковом корпусе (в стандартной комплектации)
- Накладной датчик температуры обратной воды (NTC 10)
- Руководство пользователя, объединенное с техпаспортом

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ
- В ручном режиме завесу включают/выключают при помощи кнопки на корпусе.
- В автоматическом режиме завеса работает так. Когда дверь открывают, происходит замыкание концевого выключателя. Затем начинают работать вентилятор и воздухонагреватель. После того, как дверь закрывают, происходит размыкание концевого выключателя. Завеса, соответственно, отключается.
- Аварийный сигнал срабатывает при отказе работы вентилятора и/или воздухонагревателя, загрязнении фильтра, пожаре.
- Предусмотрена возможность подключения комнатного термостата для сохранения энергоэффективности завес в случае повышения наружной температуры (против расчетной зимней) при работе с включенным концевым выключателем. Температуру настройки термостата устанавливают индивидуально для каждого пользователя.

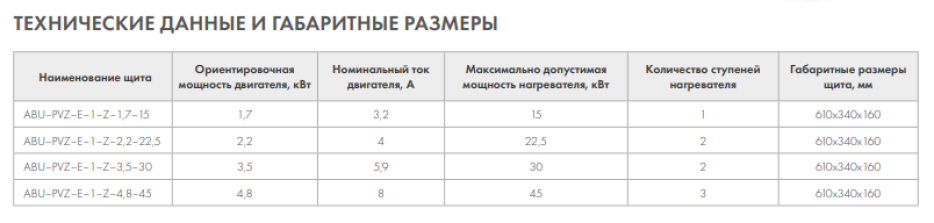

ЩИТ УПРАВЛЕНИЯ ТЕПЛОВОЙ ЗАВЕСОЙ С ЭЛЕКТРИЧЕСКИМ КАЛОРИФЕРОМ СЕРИИ ABU–PVZ–E
ПРЕИМУЩЕСТВА И КОНСТРУКЦИЯ
- Электропитание 3×380 В
- Номинальная мощность двигателя вентилятора 1,7–4,8 кВт
- Мощность электрического нагревателя 15–45 кВт
- Программируемый контроллер
- Индикация «работа» и «авария» на щите управления
- Пуск и остановка завесы при открытии и закрытии дверей (ворот)
- Автоматический и ручной режим управления
- Контроль загрязнения фильтра
- Защита электродвигателей с термоконтактом и без термоконтакта

КОМПЛЕКТНОСТЬ
- Щит управления в пластиковом корпусе (в стандартной комплектации)
- Руководство пользователя, объединенное с техпаспортом

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ И КОНТРОЛЯ
- В ручном режиме завесу включают/выключают при помощи кнопки на корпусе.
- В автоматическом режиме завеса работает так. Когда дверь открывают, происходит замыкание концевого выключателя. Затем начинают работать вентилятор и воздухонагреватель. После того, как дверь закрывают, происходит размыкание концевого выключателя. Завеса, соответственно, отключается.
- Аварийный сигнал срабатывает при отказе работы вентилятора и/или воздухонагревателя, загрязнении фильтра, пожаре.
- Предусмотрена возможность подключения комнатного термостата для сохранения энергоэффективности завес в случае повышения наружной температуры (против расчетной зимней) при работе с включенным концевым выключателем. Температуру настройки термостата устанавливают индивидуально для каждого пользователя.
